Základní informace
   |
Určeno pro média: plynné, pevné, kapalné |
 |
Dobrá chemická odolnost , přeprava velice agresivních chemických substancí: kyselin, zásad, rozpouštědel, žíravin, alkoholu, kontaminované vody, louhy atd. |
 |
Teplotní odolnost: -40°C do + 135°C |
 |
Třída hořlavosti: HB podle UL94 |
 |

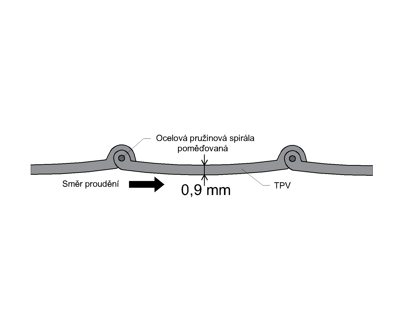

poměděný pružinový drát, který lze uzemnit * pravotočivé stoupání spirály |
 |
Flexibilita - ★★★★☆ |
 |
Délka balení: 20 m (hadice se počítá v rozvinutém stavu) |
Technické parametry
| Aplikace |
transport sypkých materiálů transport médií způsobujících hydrolýzu ve ventilačních systémech pro odsávání výfukových plynů pro odsávání chemických par pro odsávání horkých plynů pro aplikace s požadovanou odolností vůči hydrolýze a mikrobům pro přepravu vody |
| Materiál stěny | vulkanizovaný termoplast TPV |
| Barva | černá |
| Pokyny k používání hadic | ZDE |
Parametry všech vyráběných průměrů
| Kód produktu | Vnitřní průměr [mm] |
Vnější průměr [mm] |
Poloměr ohybu [ mm] |
Přibližná hmotnost [kg/m]] |
Tlak [bar] |
Podtlak [bar] |
| 4 – 02 – 0025 | 25 | 30 | 30 | 0,2 | 0,90 | -0,30 |
| 4 – 02 – 0032 | 32 | 37 | 37 | 0,3 | 0,80 | -0,30 |
| 4 – 02 – 0035 | 35 | 41 | 41 | 0,3 | 0,70 | -0,30 |
| 4 – 02 – 0038 | 38 | 44 | 44 | 0,3 | 0,70 | -0,30 |
| 4 – 02 – 0040 | 40 | 46 | 46 | 0,3 | 0,70 | -0,25 |
| 4 – 02 – 0042 | 42 | 48 | 48 | 0,4 | 0,60 | -0,25 |
| 4 – 02 – 0045 | 45 | 51 | 51 | 0,4 | 0,60 | -0,25 |
| 4 – 02 – 0050 | 50 | 56 | 56 | 0,4 | 0,50 | -0,25 |
| 4 – 02 – 0055 | 55 | 61 | 61 | 0,4 | 0,50 | -0,25 |
| 4 – 02 – 0060 | 60 | 66 | 66 | 0,5 | 0,50 | -0,25 |
| 4 – 02 – 0063 | 63 | 69 | 69 | 0,5 | 0,40 | -0,20 |
| 4 – 02 – 0065 | 65 | 72 | 72 | 0,6 | 0,04 | -0,20 |
| 4 – 02 – 0070 | 70 | 76 | 76 | 0,6 | 0,40 | -0,20 |
| 4 – 02 – 0075 | 75 | 82 | 82 | 0,6 | 0,40 | -0,15 |
| 4 – 02 – 0080 | 80 | 88 | 88 | 0,7 | 0,40 | -0,15 |
| 4 – 02 – 0082 | 82 | 90 | 90 | 0,7 | 0,30 | -0,15 |
| 4 – 02 – 0085 | 85 | 93 | 93 | 0,7 | 0,30 | -0,15 |
| 4 – 02 – 0090 | 90 | 98 | 98 | 0,8 | 0,30 | -0,15 |
| 4 – 02 – 0095 | 95 | 103 | 103 | 0,8 | 0,30 | -0,15 |
| 4 – 02 – 0100 | 100 | 108 | 108 | 0,8 | 0,30 | -0,10 |
| 4 – 02 – 0102 | 102 | 110 | 110 | 0,8 | 0,30 | -0,10 |
| 4 – 02 – 0105 | 105 | 113 | 113 | 0,9 | 0,30 | -0,10 |
| 4 – 02 – 0110 | 110 | 118 | 118 | 0,9 | 0,20 | -0,10 |
| 4 – 02 – 0115 | 115 | 123 | 123 | 0,9 | 0,20 | -0,10 |
| 4 – 02 – 0120 | 120 | 128 | 128 | 1,0 | 0,20 | -0,10 |
| 4 – 02 – 0125 | 125 | 133 | 133 | 1,0 | 0,20 | -0,10 |
| 4 – 02 – 0127 | 127 | 135 | 135 | 1,0 | 0,20 | -0,10 |
| 4 – 02 – 0130 | 130 | 138 | 138 | 1,0 | 0,20 | -0,10 |
| 4 – 02 – 0135 | 135 | 143 | 143 | 1.1 | 0,20 | -0,10 |
| 4 – 02 – 0140 | 140 | 148 | 148 | 1.2 | 0,20 | -0,07 |
| 4 – 02 – 0145 | 145 | 153 | 153 | 1.2 | 0,20 | -0,07 |
| 4 – 02 – 0150 | 150 | 158 | 158 | 1.3 | 0,20 | -0,07 |
| 4 – 02 – 0160 | 160 | 168 | 168 | 1.5 | 0,20 | -0,05 |
| 4 – 02 – 0165 | 165 | 173 | 173 | 1.5 | 0,20 | -0,05 |
| 4 – 02 – 0170 | 170 | 178 | 188 | 1.6 | 0,20 | -0,05 |
| 4 – 02 – 0180 | 180 | 188 | 188 | 1.6 | 0,10 | -0,05 |
| 4 – 02 – 0185 | 185 | 196 | 196 | 1.7 | 0,10 | -0,04 |
| 4 – 02 – 0190 | 190 | 203 | 203 | 1.8 | 0,10 | -0,04 |
| 4 – 02 – 02:00 | 200 | 208 | 208 | 2,0 | 0,10 | -0,04 |
| 4 – 02 – 0203 | 203 | 211 | 211 | 2,0 | 0,10 | -0,04 |
| 4 – 02 – 0210 | 210 | 218 | 218 | 2.1 | 0,10 | -0,04 |
| 4 – 02 – 0220 | 220 | 228 | 228 | 2.2 | 0,10 | -0,03 |
| 4 – 02 – 0226 | 226 | 234 | 234 | 2.3 | 0,10 | -0,03 |
| 4 – 02 – 0240 | 240 | 248 | 248 | 2.5 | 0,10 | -0,03 |
| 4 – 02 – 0250 | 250 | 258 | 258 | 2.6 | 0,10 | -0,03 |
| 4 – 02 – 0275 | 275 | 283 | 283 | 2.7 | 0,10 | -0,02 |
| 4 – 02 – 0280 | 280 | 288 | 288 | 2.7 | 0,10 | -0,02 |
| 4 – 02 – 03:00 | 300 | 308 | 308 | 2.8 | 0,10 | -0,02 |
| 4 – 02 – 0315 | 315 | 323 | 323 | 2.8 | 0,10 | -0,02 |
| 4 – 02 – 0320 | 320 | 328 | 328 | 2.9 | 0,10 | -0,02 |
| 4 – 02 – 0350 | 350 | 358 | 358 | 3.1 | 0,05 | -0,02 |
| 4 – 02 – 0355 | 355 | 463 | 463 | 3.2 | 0,05 | -0,01 |
| 4 – 02 – 04:00 | 400 | 408 | 408 | 3.8 | 0,05 | -0,01 |
| 4 – 02 – 0450 | 450 | 460 | 460 | 4.4 | 0,05 | -0,01 |
| 4 – 02 – 05 00 | 500 | 510 | 510 | 4.9 | 0,05 | -0,01 |
Tolerance pro všechny parametry je 5%. Všechny parametry platí pro pokojovou teplotu (cca 22°C). Je možné vyrobit hadici nestandartního průměru na zvláštní objednávku. Obchodní délky hadic se měří v maximálním roztaženém stavu. Pro vybití statické elektřiny uzemněte spirálu. Směr proudění média je na hadici označen šipkou.
